石油化工、電力能源、水處理等工業自動化場景中，流量測量是保障生產穩定、成本可控、安全合規的核心環節。渦街流量計作為一款兼具高精度、寬適配性與高性價比的測量設備，憑借其獨特的工作原理和實用優勢，成為工業領域的 “流量監測主力軍”。本文將從基礎原理到實際應用，結合行業高頻疑問，全面拆解渦街流量計的核心知識點，幫你輕松搞定選型與使用難題。

01

渦街流量計測量原理

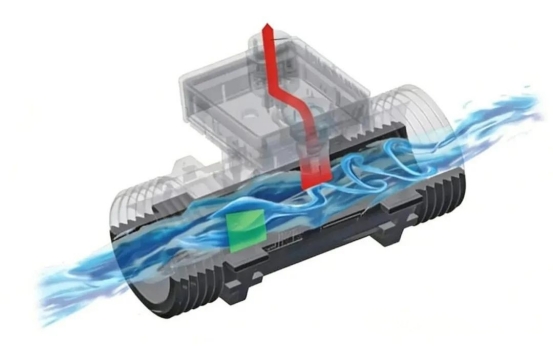

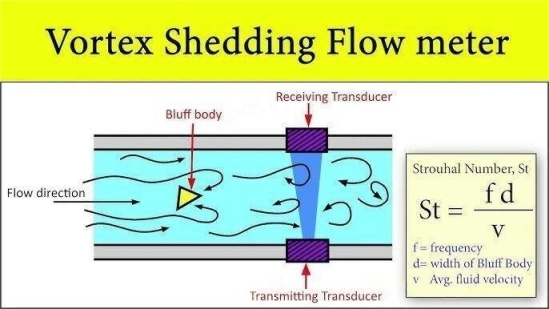

渦街流量計是基于 “卡門渦街” 現象設計的流量測量儀表。當流體（液體、氣體、蒸汽）流經管道內的漩渦發生體時，會在發生體兩側交替產生有規律的漩渦，這些漩渦的脫落頻率與流體的流速成正比。通過傳感器檢測漩渦頻率，再結合管道口徑、流體密度等參數，就能精準計算出流體的流量。簡單來說，漩渦脫落的 “快慢” 直接反映流體流動的 “快慢”，就像觀察河流中礁石旁的漩渦 —— 漩渦出現越頻繁，水流速度越快。這種非接觸式測量方式，既不會干擾流體流動，又能減少磨損和堵塞問題，是其廣泛應用的核心基礎。

02

渦街流量計的核心優勢

1) 測量范圍廣，適配多介質可測量液體、氣體、飽和蒸汽、過熱蒸汽等多種流體，管徑覆蓋 DN15-DN300（部分型號可擴展至更大口徑），量程比可達 1:20，能滿足從微小流量到大量程的測量需求。

2) 精度高，穩定性強

在其適用的測量范圍內，渦街流量計的測量精度較高，液體測量精度通常為±1%，氣體和蒸汽測量精度為 ±1% - ±1.5%，且長期運行穩定性好，年漂移量小，減少頻繁校準的麻煩。

3) 結構簡單，維護便捷

無機械轉動部件，故障率低，使用壽命長；

4) 適應惡劣工況，可靠性高

全焊接無墊圈設計、高壓防護（最高可達 ANSI Class 1500）、防腐材質（316SS、CF8M 等）的應用，使其能適應高溫、高壓、腐蝕性強的工業環境，廣泛用于化工、石油、電力等行業。

5) 功能豐富，適配智能系統

支持溫壓補償、總線通信（PROFINET/Modbus TCP）、高級診斷等功能，可無縫對接 DCS、PLC 等工業控制系統，實現智能化監測。

03

高頻疑問解答

1. 渦街流量計為什么有最小可測雷諾數？

這是保障測量精度的核心約束條件。雷諾數（Re）是判斷流體流動狀態的關鍵參數，反映慣性力與粘性力的比值。渦街流量計依賴 “湍流狀態” 工作，此時流體流動穩定，才能產生規律的卡門渦街。

當 Re 低于最小可測值時，流體進入 “層流狀態”，流動規律被粘性力主導，漩渦脫落會變得不規律甚至中斷，導致流量信號失真，測量誤差可能從 ±1% 飆升至 ±10% 以上。不同型號渦街流量計的最小可測雷諾數略有差異，通常要求 Re≥2000-3000（部分高性能型號可低至 1500），這是廠家通過實驗校準的臨界值，確保測量原理有效。

2. 為什么有時需要選擇縮頸選型？

縮頸選型的核心目的是解決小流量測量精度不足的問題，通過縮小測量管段口徑提升流速，讓流動狀態滿足測量要求。具體適用場景包括：

· 實際流量偏小，直管段流速低于最小流速（對應雷諾數不達標），縮頸可提高管內流速，使漩渦穩定產生；

· 管道口徑過大（如 DN100）但實際流量集中在小量程區間，直接選用同口徑流量計會因量程不匹配導致測量失效，縮頸（如 DN100→DN50）可使流量落在儀表有效量程的 30%-80% 區間；

· 低流速下漩渦信號弱、易受干擾，縮頸后流速提升，測量精度可從 ±5% 以內優化至 ±1%-±2%。

需注意：縮頸會增加流體阻力，需控制流速（液體 3-5m/s、氣體 / 蒸汽 20-30m/s）和壓損（≤工藝系統壓力的 5%），優先選擇迅爾科技縮頸流量計，避免自行加工影響流場穩定性。

3. 什么時候需要啟用溫壓補償？

溫壓補償的核心作用是修正流體密度隨溫度、壓力變化導致的流量測量誤差，關鍵判斷標準如下：

· 測量氣體 / 蒸汽（可壓縮流體）時：必須啟用！氣體和蒸汽的密度對溫壓變化極度敏感，壓力升高或溫度降低都會導致密度顯著增大，若不補償，誤差可達 20%-50%，如化工裝置的工藝氣體、電力鍋爐的蒸汽計量；

· 液體測量的特殊情況：高溫高壓液體（溫度 > 100℃或壓力 > 10MPa）、易揮發液體（如甲醇、乙醇），或貿易結算、關鍵工藝控制等高精度需求場景，即使密度變化小，也需補償；

· 工況參數波動大時：溫度波動 ±30℃以上、壓力波動 ±0.5MPa 以上，密度變化會超出允許誤差范圍，需啟用補償。

而常溫常壓下的普通液體（如自來水、常規油品），且對精度要求不高（誤差允許 ±2% 以上），則無需溫壓補償。

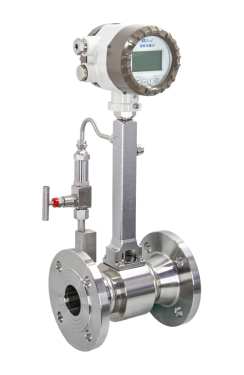

迅爾科技LUGB系列渦街流量計

4.  渦街流量計與質量流量計、電磁流量計該怎么選？

（1）渦街流量計 vs 質量流量計

· 選渦街：常規工藝監控、非貿易結算場景，介質為清潔液體 / 氣體 / 蒸汽，預算有限，且能滿足前后直管段（前 10D / 后 5D）要求，精度需求 ±1.0%；

· 選質量流量計：貿易結算、高精度計量（精度需求 ±0.1%~±0.3%），介質為高粘度 / 多相流 / 貴重原料，工況參數波動大，或安裝空間受限（無需直管段），但價格通常是渦街的 3~10 倍。

（2）渦街流量計 vs 電磁流量計

· 選渦街：介質為氣體 / 蒸汽 / 低電導率液體（如油品、酒精，電導率 < 5μS/cm），工況為高壓高溫（ANSI Class 1500、400℃以上），安裝空間充足，預算有限；

· 選電磁流量計：介質為導電液體（電導率≥5μS/cm），如污水、酸堿溶液、含雜質液體，需要高精度（±0.2%~±0.5%）計量，安裝空間受限（直管段要求低，前 3D / 后 2D），或需測量腐蝕性介質。

04

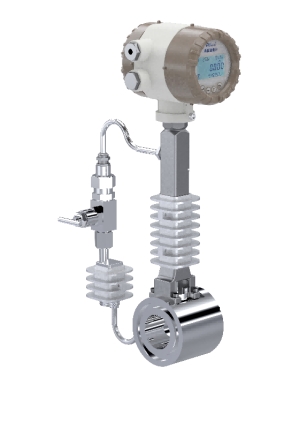

迅爾科技LUGB夾裝型渦街流量計

結語

作為工業自動化的 “眼睛”，渦街流量計以其精準、可靠、靈活的特點，在各行各業的流量測量中發揮著不可替代的作用。從基礎原理的理解，到核心優勢的認知，再到選型疑問的破解，掌握這些關鍵知識點，能幫助企業在實際應用中少走彎路，實現流量測量的精準化、高效化。

無論是石油化工的高壓工藝流、電力能源的蒸汽計量，還是水處理行業的清潔流體監測，渦街流量計都能憑借其適配性與性價比，成為生產運營的可靠保障。未來，隨著工業智能化的推進，渦街流量計在功能集成、數據交互等方面將持續升級，為工業自動化發展注入更強動力。
